Tor zur 40 Bond Street in New York City … Fotos, PDF

In New York City wurde in 40 Bond Street von Ian Schrager ein 11-stöckiges Appartment­haus er­richtet.

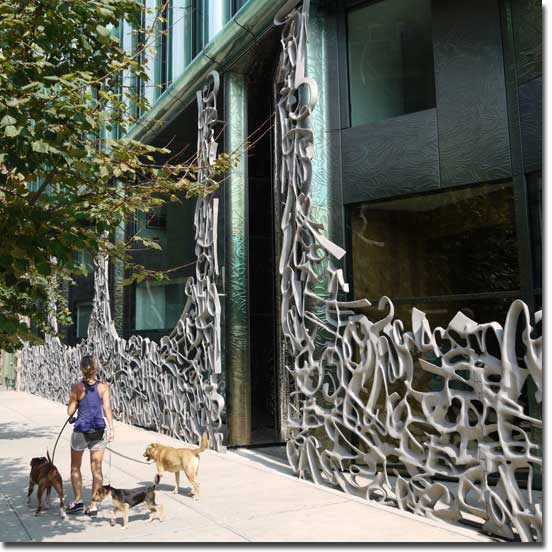

Dreidimensional ausgeformtes Aluminium-Tor vor 40 Bond Street in New York City, Foto EXYD

Ge­staltet wurde es vom Architektur­büro Herzog & de Meuron in Zu­sammen­arbeit mit Handel Architects.

Vor dem Gebäude steht ein drei­dimensional aus­ge­formtes Tor aus Aluminium, mit einer Länge von 39 Metern und einer Höhe zwischen 2,5 und 7,0 Metern.

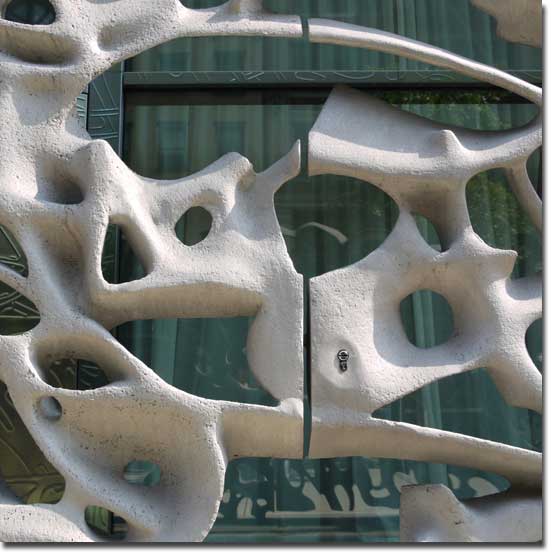

Dreidimensional ausgeformtes Aluminium-Tor vor 40 Bond Street in New York City, Foto EXYD

Auf­ge­baut ist das Tor aus vier Grund­körpern, die in variierenden Kombinationen mit­einander ver­schmelzen.

Entwicklung des Tores: 2D-Input, 3D-Formung, Verschmelzung, Fotos EXYD

Unter der Leitung der Architekten leitete EXYD-Gründer Detlef Schobert die vier Grund­körper aus vor­ge­gebenen zwei­dimensionalen Graffiti-Umrissen ab, ver­schmolz sie und baute das zu­ge­hörige numerische Modell auf.

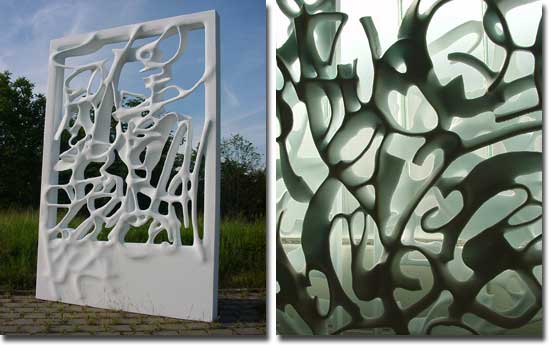

Vorstudien in Styropor, 2005, Fotos EXYD

Der Entwicklungs­stand wurde dabei von Zeit zu Zeit durch Styropor-Form­teile (Munderich) dokumentiert. Oben links: Juni 2005. Oben rechts: Ende 2005.

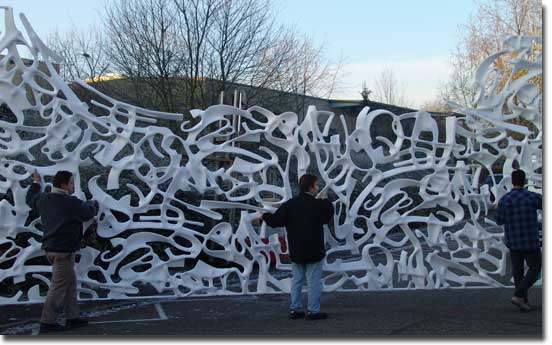

Vorstudie, 3x8m, Dezember 2005, Foto EXYD

Oben: Formteile kurz vor Versand in die USA (Dezember 2005).

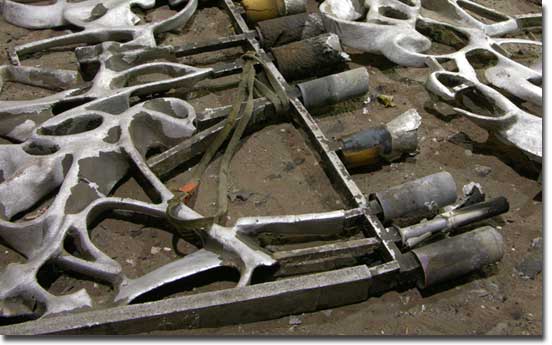

40 Bond Street, segmentweises Giessen des Tores im Sandgussverfahren, Foto Bo Gehring

Oben: segment­weises Giessen im Sandgussverfahren im Werk im Herbst 2006 (Aluminium, Giesserei Polich Tallix zusammen mit Bo Gehring, statischer Nach­weis DeSimone).

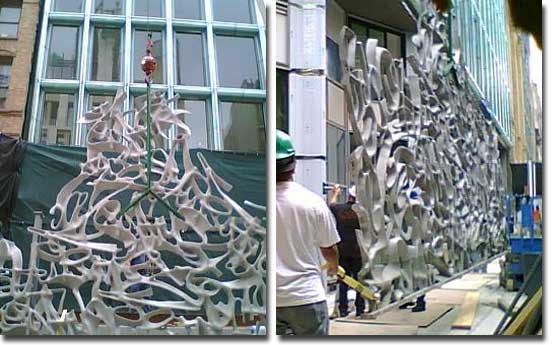

40 Bond Street in NYC, Montage des Tores, Juni 2007, Fotos Curbed

Oben und Unten: Montage­arbeiten im Juni 2007 (Fotos oben Curbed und Foto unten Bo Gehring).

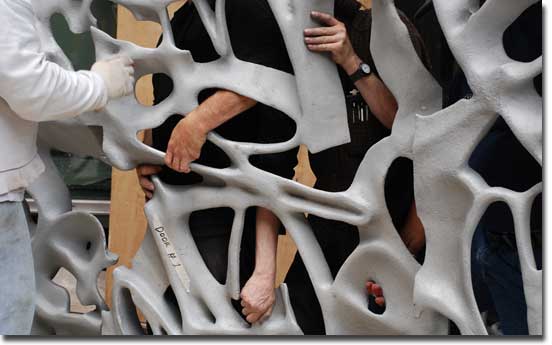

40 Bond Street in NYC, Montage einer Tür innerhalb des Tores, Juni 2007, Foto Bo Gehring

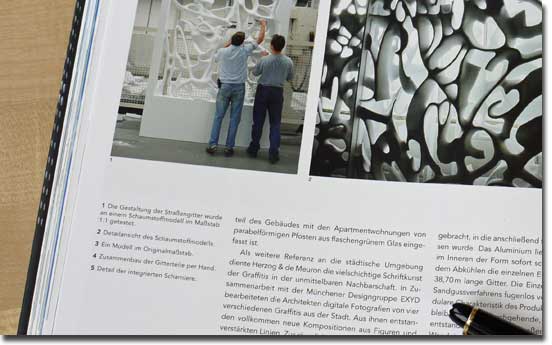

Unten: Aluminiumtor in 'Modulierte Ober­flächen: Ornament und Technologie in der Gegen­warts­archi­tek­tur' (Ben Pell, Birk­häuser, 2010).

Modulierte Oberflächen: Ornament und Technologie in der Gegenwartsarchitektur, Ben Pell, Birkhäuser, 2010
